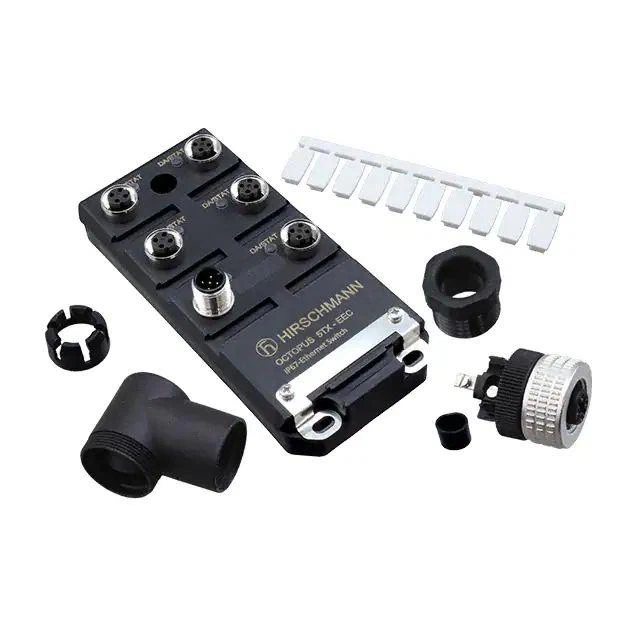

Hirschmann Blekksprut -5 TX EEC UNMANGED IP67 SWITCH

Produkter Beskrivelse

Hirschmann Octopus -5 TX EEC UNMANAGERT IP 65/IP 67 SWITCH i samsvar med IEEE 802.3, butikk-og-frem-bytter, Fast-Ethernet (10/100 Mbit/S) MeTs, Electrical Fast-Ethernet (10/100 Mbit/S) Me (

Teknisk Spesifikasjoner

Produktbeskrivelse

Type:	Blekksprut 5TX EEC
Beskrivelse:	Blekksprutbryterne er egnet for utendørs applikasjoner med røffe miljøforhold. På grunn av filialens typiske godkjenninger kan de brukes i transportapplikasjoner (E1), så vel som i tog (EN 50155) og skip (GL).
Havn type ogmengde:	5 porter i total uplink-porter: 10/100 base-tx, m12 "d" -koding, 4- pol 5 x 10/100 base-tx TP-kabel, auto-kryss, auto-negativt, auto-polaritet.

Flere Grensesnitt

Makt forsyning/signalering kontakt:

1 x m 12 5- pin -kontakt, en koding, ingen signalkontakt

Nettverk størrelse - lengde av kabel

Vri par(TP):

0-100 m

Nettverk størrelse - Kaskadibilitet

Linje - / stjerne Topologi:

noen

Maktkrav

Opererer Spenning:	12 V DC til 24 V DC (min. 9. 0 V DC til maks. 32 V DC)
Makt forbruk:	2.4 W
Makt produksjon i Btu (It)/h:	8.2

Programvare

Diagnostikk:

LED (strøm, koblingsstatus, data)

Omgivendeforhold

Opererer temperatur:	-40-+60 grad
Note:	Vær oppmerksom på at noen anbefalte tilbehørsdeler bare støtter et temperaturområde fra -25 ºC til +70 ºC og kan begrense de mulige driftsforholdene for hele systemet.
Lagring/transport temperatur:	-40-+85 grad
Slektning fuktighet (også kondensering):	5-100 %

Mekanisk konstruksjon

Dimensjoner (WXHXD):	60 mm x 126 mm x 31 mm
Vekt:	210 g
Montering:	Veggmontering
Beskyttelse klasse:	IP67

Mekanisk stabilitet

IEC 60068-2-6 Vibrasjon:	1 mm, 2 Hz -13. 2 Hz, 9 0 min. 0,7 g, 13,2 Hz -100 Hz, 90 min. 3,5 mm, 3 Hz -9 Hz, 10 sykluser, 1 oktav/min. 1 g, 9 Hz -150 Hz, 10 sykluser, 1 oktav/min
IEC 60068-2-27 sjokk:	15 g, 11 ms varighet, 18 støt

Emc interferens immunitet

No 61000-4-2 elektrostatisk utskrivelse (ESD):	6 kV kontaktutladning, 8 kV luftutladning
No 61000-4-3 elektromagnetisk felt:	10 V/M (80-1000 MHz)
No 61000-4-4 rask forbigående (burst):	2 kV strømlinje, 2 kV datalinje
No 61000-4-5 bølge spenning:	Strømlinje: 2 kV (linje/jord), 1 kV (linje/linje), 1 kV datalinje
No 61000-4-6 Dirigert Immunitet:	3 V (10 kHz -150 kHz), 10 V (150 kHz -80 MHz)

Emc avgitt immunitet

No 55032:	EN 55032 Klasse A
FCC CFR47 Del 15:	FCC 47CFR Del 15, klasse A

Godkjenninger

BasisStandard:	CE, EAC, Australian Regulatory Compliance Mark (RCM)
Sikkerhet av industriell kontroll utstyr:	CUL 508
Transport:	E1

Omfang av levering og tilbehør

Tilbehør til Bestille Separat:

M12 conektor, "d" -kodet (934 445-001) 2 m ledning med m 12- -kontakt, "d" -kodet (934 578-001) 5 m ledning med m 12- kontakter, "d" -kodet (934 578-002} -kontakter, "D" -kodet (934 578-002}} -kontakter, "D" -kodet ({{{{{934 578-001})

M 12- kontakter, "d" -kodet (934 578-003) Bulkhead M12 "D" -kodet til RJ45 (934 498-001) Octopus støvdeksel (25 stykker) (942 057-001),

Omfang av leveranse:

1 × enhet, 1 x kontakt for strømtilkobling, generelle sikkerhetsinstruksjoner

LengreInstruksjoner

Produkt Dokumentasjon:	https://www.doc.hirschmann.com
Sertifikater:	https://www.doc.hirschmann.com/certificates.html
Programvare Last ned:	https://hirschmann-support.belden.com/en-us/downloads
