Hirschmann industrielle brytere i offshore olje- og gassprosjekter

Dypvann, regissert av Peter Berg, vant beste visuelle effekter og beste lydredigering på den 89. Oscar -utdelingen for sin spektakulære kinematografi og fantastiske bilder. Filmen, en ekte skildring av oljesøl i 2010, det verste oljesølet i USAs historie, har gjort oss mer bevisste på potensialet for olje- og naturgassressurser for å bli katastrofale, og transformere livene våre og miljøet. Det har også økt offentlig bevissthet om sikkerheten til offshore olje- og gassprosjekter.

Offshore olje- og gassprosjekter er preget av tøffe klima, komplekse produksjonsprosesser og en høy grad av automatisering. Dette krever at de elektriske og automatiseringssystemene i disse prosjektene ikke bare oppfyller kravene i offshore driftsmiljø og produksjonsprosesser, men også sikre sikkerheten til på - nettstedspersonell, utstyr og miljøet. Dette stiller ekstremt høye krav tilsikkerhetenogPåliteligheten til systemnettverket.

Som viktig nettverksutstyr, hvordan oppfyller industrielle brytere de unike applikasjonskravene til offshore olje- og gassprosjekter? La oss diskutere dette.

Offshore -miljøet er preget av store temperaturforskjeller, høy luftfuktighet og sterk korrosivitet. Selv om de fleste systemer for øyeblikket er installert i relativt lukkede innemiljøer, påvirkes de uunngåelig av faktorer som elektromagnetisk interferens, vibrasjon, vipp og innvirkning. Industrielle brytere må kunne takle disse utfordringene.

Løsning

Velge industrielle brytere med Classification Society Certification① og Anti - korrosjonsbeleggkan oppfyller driftskravene i det marine miljøet. For eksempel kan de industrielle bryterne installeres hvor som helst på skipet, inkludert på det åpne dekket, og vil ikke bli påvirket av miljøfaktorer som temperatur, fuktighet og elektromagnetisk interferens.

Tabell 1 Klassifisering av miljøparametere på forskjellige steder om bord

De fleste offshore elektriske og automatiseringssystemer er eksternt kontrollert, med driftsinstruksjoner sendt fra et sentralt kontrollrom eller ekstern berøringsskjerm til på - nettstedskontrollere. Dataresponstider for automatisk kontroll må være innen 100 ms, og å plassere ekstremt strenge krav på den virkelige - tidsytelsen til systemnettverket.

Løsning

I designfasen,Rasjonelt planlegging. Hvis et ringnett brukes, bør konvergenstiden for ringnettverk være mindre enn systemets nødvendige dataresponstid. For eksempel ved å bruke MRP Ring Network Redundancy Protocol, er Ring Network Convergence Time innen 50 ms, noe som sikrer at kontrolldata reagerer innen den angitte tiden.

Nettverksplanlegging må sørge for at et enkelt feilpunkt i nettverket ikke vil forårsake systemfeil. Noen høye - pålitelighetssystemer må også unngå virkningen av flere sviktpunkter på nettverket. Effekten av nettverkssvikt må minimeres og forhindres fra å spre seg til andre systemer.

Løsning

Nettverket vedtar en feil - tolerant overflødig nettverksarkitektur og er designet i detalj basert på systemkrav og terminalenhetsfunksjoner. Nettverket skalVelg Switch -produkter med bred - Spenningsstrømforsyning og strømredundans så mye som muligfor å unngå effekten av strømforsyning på nettverket. Nettverket skal bruke nettverkssegmentering, VLAN, grensebeskyttelse og andre funksjoner for å minimere virkningen av nettverkssvikt.

Som en viktig nasjonal strategisk ressurs, vekker offshore olje- og gassprosjekter økende oppmerksomhet for systemsikkerheten. Nettverkssikkerhet er en avgjørende komponent i systemsikkerhet, og brytere må oppfylle systemets krav til nettverkssikkerhet.

Løsning

IEC62443 er den internasjonalt anerkjente cybersikkerhetsstandarden. Den setter omfattende og detaljerte krav til cybersikkerhet for eiendeleiere, systemintegratorer og produktleverandører, som omfatter aspekter som produktfunksjonalitet og systemstyring.Velge brytere som oppfyller IEC62443-4-2Sikrer systemnettverkssikkerhet når det gjelder systemintegritet, konfidensialitet og ressurstilgjengelighet.

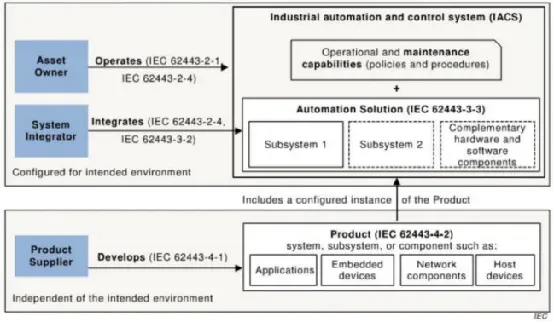

Figur 1 Eksempel på IEC62443 for produktets livssyklus

Elektriske og automatiseringssystemer overvåker sentralt og administrerer et stort antall nettverksenheter i et prosjekt. Disse enhetene inkluderer ikke bare nettverksutstyr som brytere og rutere, men også terminale enheter som servere og kontrollere. Når en nettverkssvikt oppstår, må systemingeniører raskt lokalisere og løse problemet ved hjelp av overvåkningsinformasjon. Dette krever brytere som støtter omfattende nettverksstyring, datasynkronisering og kommunikasjonsevner.

Løsning

Hirschmann bryterekan støtte industrielle kommunikasjonsprotokoller som OPC - UA, PROFINET, IEC61850, samt nettverksadministrasjonsprotokoller som SNMP. I tillegg til Real - Tidsnettverksdata, inkluderer informasjonen som deles av bryterne også driftsstatus for nettverksenheter, enhetslogger, alarminformasjon, etc., som kan hjelpe systemnettverket med å oppnå omfattende overvåking og styring.

Når utvikling av olje- og gass ressurser skifter fra grunt vann til dypt hav, og olje- og gassutstyr og teknologi offshore fortsetter å avansere, utgjør olje- og gassressurser til havs, en økende andel av total fossil energiutvinning. Byggingen av støttesystemer har blitt mer mangfoldige og komplekse, og nettverk har påtatt seg en stadig viktigere rolle. Xiamen Tongkong Technology Co., Ltd, en distributør av Hirschmann Industrial Switches, kan skryte av omfattende erfaring innen nettverksprodukter, tekniske team og prosjektdesign for offshore olje- og gassprosjekter. For mer informasjon, vennligst kontakt oss for HirschmannIndustrielle brytere.

① For øyeblikket bruker offshore olje- og gassprosjekter generelt klassifiseringssamfunnssertifisering som vurderingsstandarden for om de kan operere i et offshore -miljø. De nasjonalt aksepterte klassifiseringssamfunnsstandardene inkluderer DNV (Det Norske Veritas) og GL (Germanischer Lloyd).
