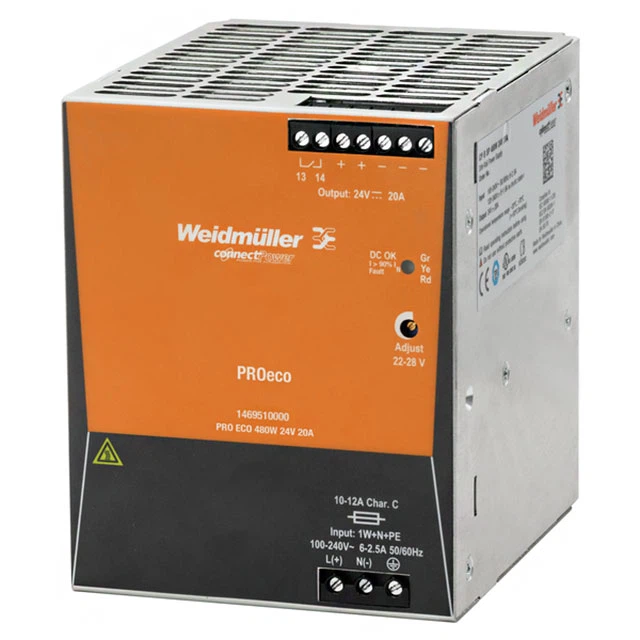

Weidmuller Pro Eco 480W 24V 20A 1469510000

Versjon

Strømforsyning, brytermodus strømforsyningsenhet, 24 V

Bestill nr.

1469510000

Type

Pro Eco 480W 24V 20A

Gtin (EAN)

4050118275483

Antall.

1 stk (er).

Dybde

120 mm

Dybde (tommer)

4.724 tommer

Høyde

125 mm

Høyde (tommer)

4.921 tommer

Bredde

100 mm

Bredde (tommer)

3,937 tommer

Nettovekt

1,557 g

Lagringstemperatur

-40 grad ... 85 grad

Driftstemperatur

-25 grad ... 70 grad

ROHS Compliance Status

I samsvar med fritak

ROHS fritak (hvis aktuelt/kjent)

7a, 7ci

Nå SVHC

Bly 7439-92-1

Scip

6d8cdf 22-8230-4 af 8-86 c 8-3558 c716666d

AC strømforbruk

2,37 A @ 230 V AC / 5,2 A @ 110 V AC

AC inngangsspenningsområde

85 ... 264 V AC (derating ved 100 V AC)

Tilkoblingssystem

Skruetilkobling

DC strømforbruk

1,55 A @ 370 V DC / 4,65 A @ 120 V DC

DC inngangsspenningsområde

80 ... 370 V DC (derating @ 120 V DC)

Frekvensområde Ac

47 ... 63 Hz

Inngangssikring (intern)

Ja

Inrush strøm

Maks. 5 a

Nominelt strømforbruk

527.5 VA

Nominell inngangsspenning

100 ... 240 V Ac

Anbefalt sikkerhetskopieringssikring

6 A / DI, sikkerhetssikring
16 A, Char. B, effektbryter
6… 8 A, røye. C, effektbryter

Overspenningsbeskyttelse

Varistor

Kapasitiv belastning

ubegrenset

Tilkoblingssystem

Skruetilkobling

Kontinuerlig utgangsstrøm @ u_Nominell

20 A @ 55 grader, 15 A @ 70 grader

Nominell utgangsstrøm for deg_NOM

20 A @ 55 grader

Utgangseffekt

480 W

Utgangsspenning, maks.

28 V

Utgangsspenning, min.

22 V

Utgangsspenning, merknad

(justerbar via potensiometer)

Overbelastningsbeskyttelse

Ja

Parallell tilkoblingsalternativ

Ja, maks. 3

Beskyttelse mot omvendt spenning

Ja

Ramp-up tid

Mindre enn eller lik 100 ms

Nominell utgangsspenning

24 V DC ± 1 %

Gjenværende krusning, bryte pigger

<50 mV_Pp@ 24 V DC, i_N

AC -svikt Bridging Time @ I_NOM

>20 ms @ 230 V AC /> 20 MS @ 115 V AC

Effektivitetsgrad

91%

Jordlekkasjestrøm, maks.

3,5 ma

Boligversjon

Metall, korrosjonsbestandig

Indikasjon

Grønn LED (u_produksjon> 21,6 V DC), gul LED (l_produksjon> 90 % i_Rangerttyp. ), rød LED (overbelastning, overtemperatur, kortslutning, u_produksjon <20.4 V DC)

Maks. perm. luftfuktighet (operativ)

5 %… 95 % RH

Monteringsposisjon, installasjonsvarsel

på terminalbane TS 35

Kraftfaktor (ca.)

>{{0}}. 98… 230 V AC /> 0,98… 115 V AC

Krafttap, tomgang

5 W

Krafttap, nominell belastning

43 W

Beskyttelse mot overoppvarming

Ja

Beskyttelse mot omvendte spenninger fra belastningen

30… 35 V DC

Beskyttelsesgrad

IP20

Kortslutningsbeskyttelse

Ja

Surge spenningskategori

Ii

Interferensimmunitetstest Acc. til

En 61000-4-2 (esd), en 61000-4-3 (rs), en 61000-4-4 (burst), en 61000-4-5 (bølge), en 61000-4-6 (dirigert), en {}}}}} (fields), en 61000-4-11}} (dips}} (dips} (

Begrensning av harmoniske strømmer av strømnettet

I følge EN 61000-3-2

Støyutslipp i samsvar med EN55032

Klasse b

Sjokkmotstand IEC 60068-2-27

15 g i alle retninger

Vibrasjonsmotstand IEC 60068-2-6

1 g i henhold til EN 50178

Isolasjonsspenningsinngang / jord

2 kV

Isolasjonsspenningsutgang / jord

0. 5 kV

Isolasjonsspenning, inngang/utgang

3 kV

Forurensningens alvorlighetsgrad

2

Beskyttelsesklasse

Jeg, med PE -forbindelse

Surge spenningskategori

Ii

Elektrisk maskinutstyr

Acc. til EN60204

For bruk med elektronisk utstyr

Acc. til EN50178 / VDE0160

Beskyttelse mot farlige sjokkstrømmer

Acc. til VDE 0106-101

Beskyttende separasjon / beskyttelse mot elektrisk sjokk

Vde 0100-410 / acc. å din 57100-410

Sikkerhet ekstra-lav spenning

Selv Acc. til IEC 60950-1, belvel i henhold til en 60204-1

Sikkerhetstransformatorer for strømforsyninger for brytermodus

I følge EN 61558-2-16

Leder tverrsnitt, AWG/KCMIL, maks.

12 awg

Leder tverrsnitt, AWG/kcmil, min.

26 awg

Leder tverrsnitt, fleksibel, min.

0. 5 mm²

Leder tverrsnitt, stiv, maks.

6 mm²

Leder tverrsnitt, stiv, min.

0. 5 mm²

Tilkoblingssystem

Skruetilkobling

Antall terminaler

3 for L/N/PE

Stramme dreiemoment, maks.

0. 6 nm

Stramme dreiemoment, min.

0. 5 nm

Tverrtilkoblingstverrsnitt, fleksibel (inngang), maks.

2,5 mm²

Leder tverrsnitt, AWG/KCMIL, maks.

10 awg

Leder tverrsnitt, AWG/kcmil, min.

26 awg

Leder tverrsnitt, fleksibel, maks.

2,5 mm²

Leder tverrsnitt, fleksibel, min.

0. 5 mm²

Leder tverrsnitt, stiv, maks.

6 mm²

Leder tverrsnitt, stiv, min.

0. 5 mm²

Tilkoblingssystem

Skruetilkobling

Antall terminaler

7 (++,---,13,14)

Stramme dreiemoment, maks.

0. 6 nm

Stramme dreiemoment, min.

0. 5 nm

Kontaktbelastning (ingen kontakt)

Maks. 30 V DC / 1 A

Flytende kontakt

Ja

Relé av/på

Output voltage >21.6 V DC/<20.4 V DC, overload
